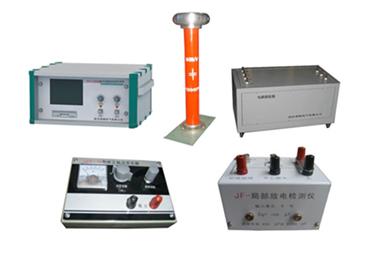

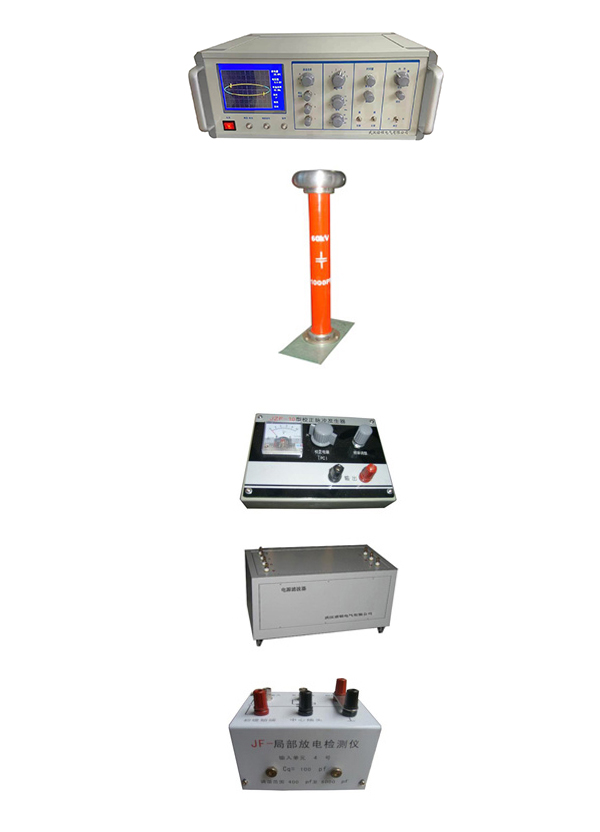

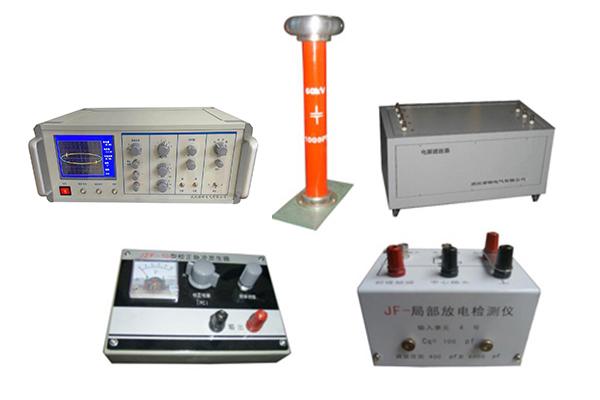

NDJF-2008局部放電檢測系統是一新穎儀器。它致力于縮小儀器體積、重量、使之成為名符其實的攜帶式儀器。該儀器是根據IEC（270）標準，利用脈沖電流法原理研制而成，并滿足GB-7354-87、GB-1207-97、GB-1208-97中關于局部放電測試對測試儀器規定的技術要求。具有靈敏度高、測試的試品范圍廣，有高頻橢圓掃描，放電系統動態范圍大，并采用先進的抗干擾組件和獨特的門顯示電路，適用于高壓產品的型式、出廠試驗，新產品研制試驗，電機、互感器、電纜、套管、電容器、變壓器、避雷器、開關及其它高壓電器局部放電的定量測試，可供制造廠、科研部門、電力部門現場使用。

☆、可測試品的電容范圍：6pF-250uF

☆、檢測靈敏度及允許電流（見表1）。

☆、橢圓掃描時基

（1）頻率：50、100、150、200、400Hz。

（2）旋轉：以30度為一檔，可旋轉120度。

（3）工作方式：標準-擴展-直線。

（4）高頻時基橢圓可按輸入電壓（13-275V）調至正確大小。

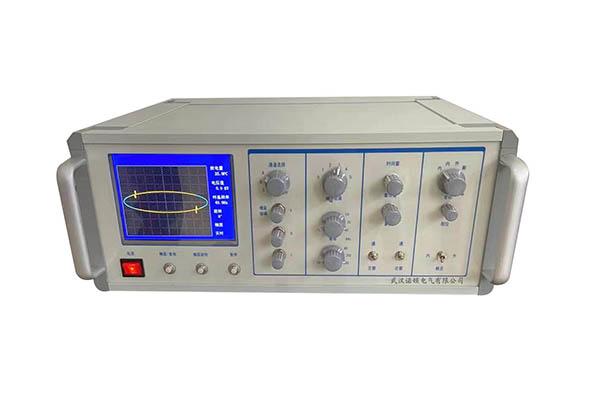

☆、顯示單元

采用100×80mm矩形示波管，有亮度與聚集調節旋鈕。

☆、放大器

（1）3dB低頻端頻率fL：20、40kHz任選。

（2）3dB低頻端頻率fL：200、300kHz任選。

（3）增益調節：粗調6檔，檔間增益差20±1dB。

（4）細調范圍：>20dB。

（5）正、負脈沖響應不對稱性：<1dB。

表1檢測靈敏度及輸入單元允許電流值

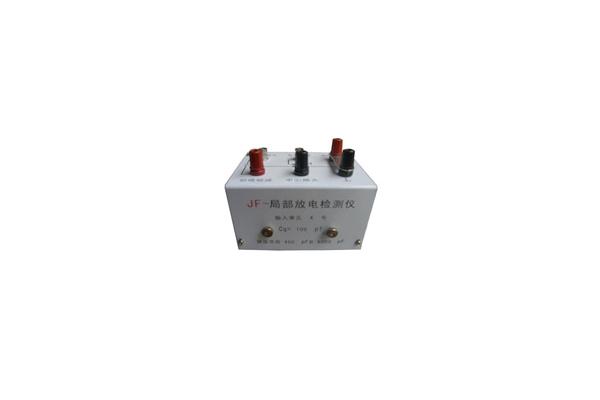

輸入單元序號	調電容范圍	靈敏度（PC）（不平衡電路）	允許電流有效值
輸入單元序號	調電容范圍	靈敏度（PC）（不平衡電路）	不平衡電路	平衡電路
1	6-25-100微微法	0.02	30毫安	0.25安
2	25-100-400微微法	0.04	60毫安	0.5安
3	100-400-1500微微法	0.06	120毫安	1安
4	400-1500-6000微微法	0.1	0.25安	2安
5	1500-6000-25000微微法	0.2	0.5安	4安
6	0.006-0.025-0.1微法	0.3	1安	8安
7	0.025-0.1-0.4微法	0.5	2安	15安
8	0.1-0.4-1.5微法	1	4安	30安
9	0.4-1.5-6.0微法	1.5	8安	60安
10	1.5-6.0-25微法	2.5	15安	120安
11	6.0-25-60微法	5	25安	200安
12	25-60-250微法	10	50安	300安
7R	電阻	0.5	2安	15安

6．時間窗：（1）窗寬：可調，5度-150度（50Hz）。

（2）窗位置：每一窗可旋轉0度-170度。

（3）兩個時間窗可分別或同時控制。

7．脈沖峰值表：（1）線性指示：0-100誤差不大于5%。

（2）對數指示：1-100誤差不大于5%。

8．具有輔助識別放電脈沖相應的零標志系統。

9．工作電流：220V±10% 工頻

10．體積：440×430×180mm。

11．重量：約15Kg
