☆、完成電壓10kV容量2500kVA及以下容量變壓器出廠試驗；

☆、空載試驗、負載試驗:

      設備計量范圍及精度：

      電壓計量范圍：50V ～ 550V；

      電壓計量精度：0.2%；

      電流計量范圍：0.1A ～ 5A（可定制0.1A ～ 1A）；

      電流計量精度：0.2%；

      電流互感器計量范圍及精度：

      電流互感器范圍：0.1A ～ 200A；

      電流互感器檔位：5A、10A、20A、50A、100A、200A；

      電流互感器精度：0.05%；

☆、工頻耐壓試驗:

      輸出電壓： ≤ 50kV；

      泄露電流： ≤ 400mA；

      過流保護：可設置；

      耐壓計時：自動計時；

      儀表精度：0.2%；

☆、感應試驗:

      輸出電壓： ≤ 800V；

      試驗電流： ≤ 21.6A；

      試驗頻率：100Hz、125Hz、150Hz可選；

      過流保護：可設置；

      耐壓計時：自動計時；

      儀表精度：0.2%；

☆、輸入電壓監視儀表：

      監視范圍：≤550V；

      儀表精度：0.2%；

☆、輸入電流監視儀表：

      監視范圍：≤200A；

      儀表精度：0.2%；

☆、監視儀表頻率：≤200Hz；

☆、一鍵式啟動試驗并自動完成試驗；

☆、系統具有自動換接線功能，一次接線可自動完成空載、負載、變比、直流電阻、工頻、感應試驗，不需人工接線；

NDTTS-Ⅲ 2500kVA變壓器綜合試驗系統試驗項目及設備配置

序號	試驗項目	設備配置	功能介紹

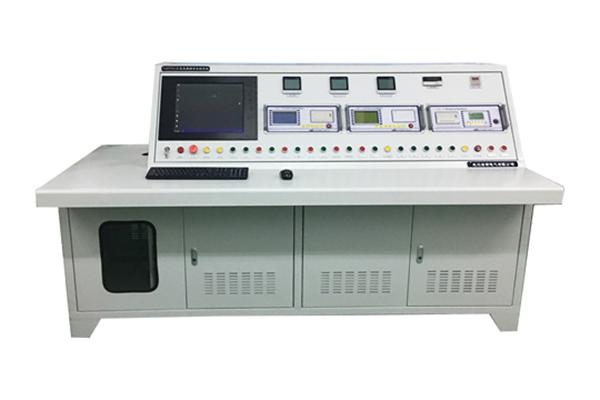

1	空載、負載、工頻、感應、溫升	NDTTS-Ⅲ 變壓器綜合試驗系統	空/負載、工頻、感應、溫升操作人機接口
2	變壓器空載、負載試驗	NDBTC-Ⅲ 變壓器空負載特性測試儀	特性參數測量
3	變壓器直流電阻測量	NDZR-10A 變壓器直流電阻測試儀	直流電阻測量
4	變比組別測量	NDBC-Ⅳ 變壓器變比組別測量	變比組別測量

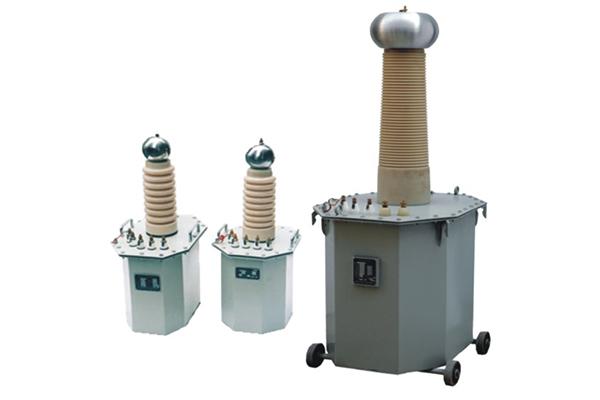

5	外施耐壓試驗	NDGP-20kVA/50kV 工頻裝置	工頻耐壓試驗

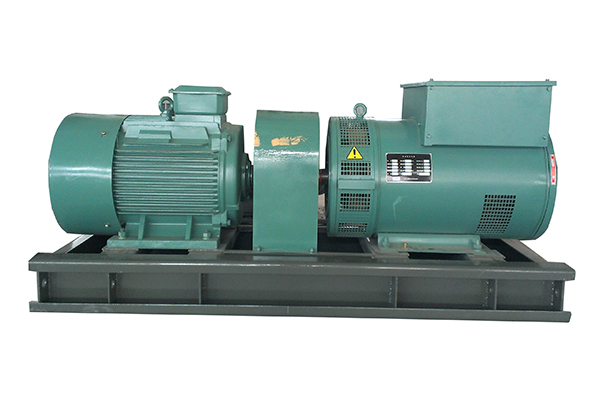

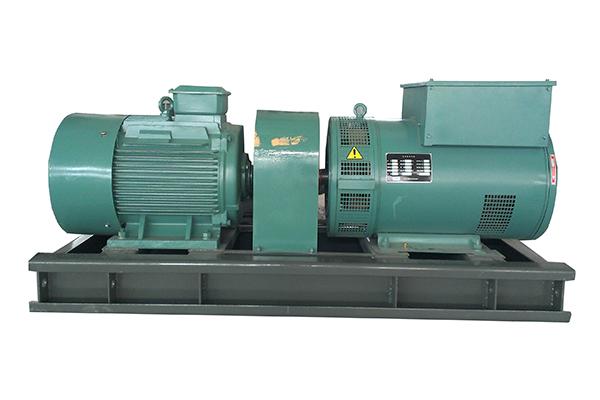

6	感應耐壓試驗	NDZF-30kVA中頻發電機組	感應耐壓試驗
7	絕緣電阻測量	ND2671數字絕緣電阻測試儀	絕緣電阻測量

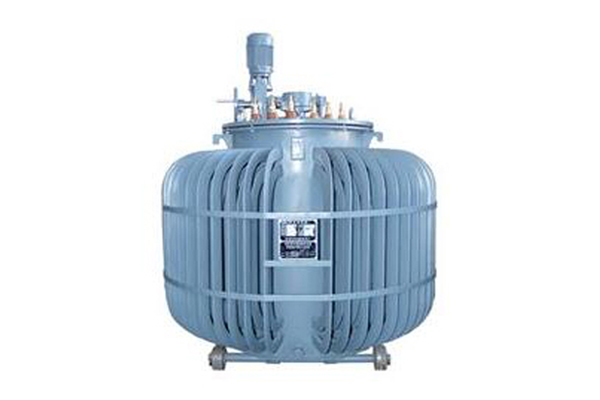

8	空載、負載、溫升	TSJA-160kVA 感應調壓器	特性電壓調節
9	油擊穿電壓試驗	NDJD-Ⅲ 絕緣油介電強度測試儀	油耐壓測試
10	溫升試驗	專用直阻、溫度巡檢儀、溫度傳感器	散熱及熱平衡

注：20kVA工頻調壓器內置NDTTS中，電動調壓方式，電流互感器內置NDTTS中，互感器精度0.05級，電流量程為200A/5A、100A/5A、50A/5A、20A/5A、10A/5A、5A/5A五檔，溫升試驗為可選項目
