在實際操作之前，我們先要做一些準備工作，比如，我們需要對串聯諧振裝置做一些理論上的了解。這樣有助于我們組裝和使用設備，我們需要了解的是線該如何連接，設備該如何組裝，以及這樣做的原因是什么等等。接下來，我們先來了解一下變頻串聯諧振耐壓裝置原理.

       首先，從變頻串聯諧振耐壓裝置的組裝開始說起，我們都知道串聯諧振是由四個基本儀器組成的：變頻電源、勵磁變壓器、電抗器和分壓器（部分帶有補償電容器）。那么為什么會有一個額外的補償電容器呢？如何連接補償電容器？

       我們以一個實驗為例，試驗樣品為長度約為15米、單芯截面為70毫米、長度為8.7/10千伏的電纜。我們知道電纜的長度，單芯的橫截面積和電壓水平。然后通過電纜容量計算器得到0.0033uf的電纜容量值。我們還可以得到共振頻率和電流值。通過對國家標準的檢查，可以確定試驗的耐受電壓為17.5kV。知道這些有什么用呢？首先，我們需要知道什么是串聯共振。

       在由電阻、電感和電容組成的串聯電路中，當電容電抗xc等于電感xl時，即xc=xl，電路中的電壓u與電流i相同，電路呈現純電阻，稱為串聯諧振。

  公式：XL＝ 2πfL  Xc＝1／(2πfC)

  諧振頻率：F=1/2p   I=2pFCU

  串聯諧振頻率只能在30～300之間直接工作，且不超過300是有效的。

許多電力用戶直接用0.0033uf作為電容值計算頻率值可能是錯誤的。分壓器上的銘牌表示2500pf的電容值。所以我們需要增加2500pf。這還不夠。我們需要知道電容值和電感值。這里，電抗器銘牌的電感為60h，電流為1.25A，這樣就可以計算出頻率和電流值。對于測試電纜，可以完成一個電抗器。

步驟一、開始接線，儀表與電纜接線

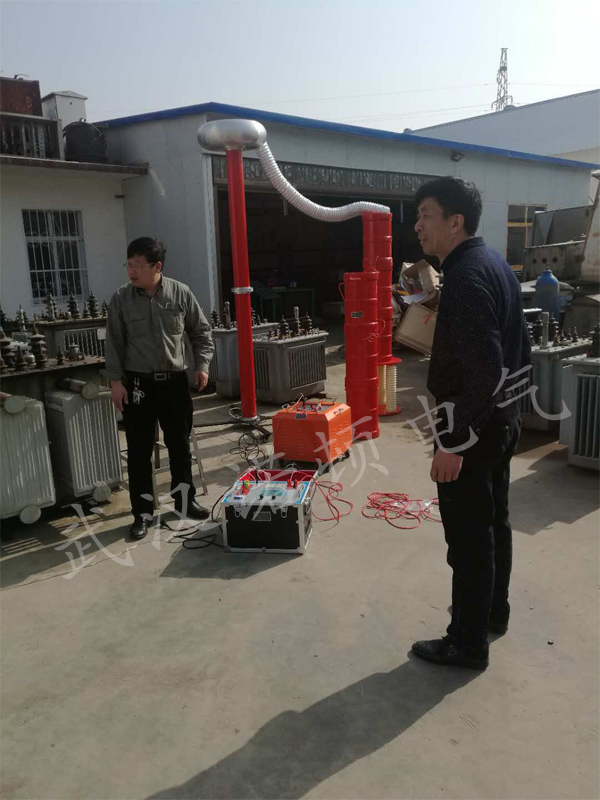

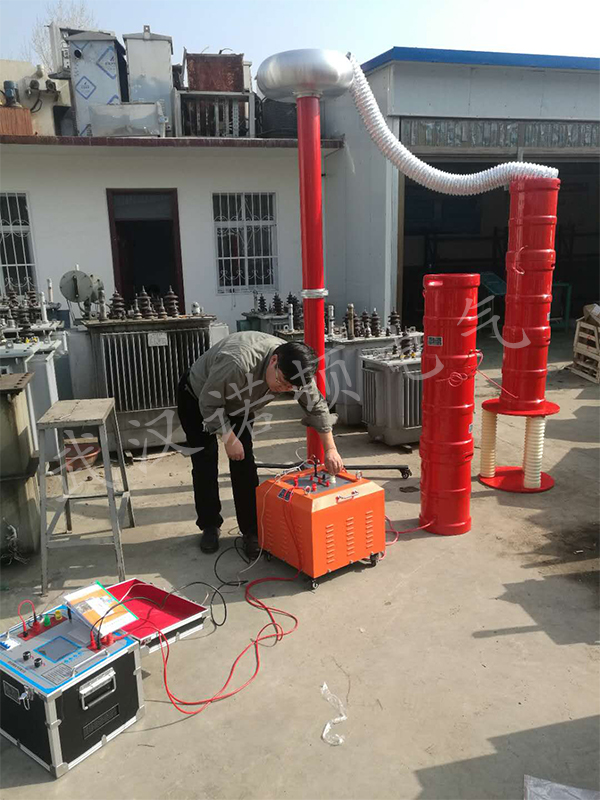

將變頻電源接至380V電源，電源輸出線接至勵磁變壓器，并按勵磁變壓器屏圖連接勵磁變壓器并切換卡子。接地可變電壓輸出線用于連接電抗器。電抗器與分隔器相連。有兩條除法器數據線。這里，只有一條線路（另一條備用線路）用于連接變頻電源。然后分別對變頻電源的接地端子、勵磁變壓器和分壓器進行接地。

       補償電容器能否用于現場試驗。如何連接補償電容器來計算頻率需要增加補償電容值，否則不能。當增加補償電容器時，補償電容器直接并聯到分壓器上，接地端子可以接地。補償電容器作為主變壓器時需要連接，因為主變壓器電容器的值很小，所以我們將補償電容器作為主變壓器時連接。

       步驟二、儀表組裝連接

 電抗器和分壓器之間的電線直接連接到待測試電纜的相位。電纜的其他兩相和屏蔽線接地，電纜的另一端用樹木隔開。注：在連接電纜前，應對電纜進行絕緣試驗，以確認各相與地、相與相之間的絕緣完好。接線完成后，接通電源，設置變頻電源。主要修改有兩個地方，一個是試驗電壓，另一個是耐受電壓時間。設置完成后，第一個測試為自動測試，第二個測試為手動測試。手動測試：您可以手動調整頻率找到共振點，手動將其升高到所需電壓，單擊開始時間，完成時間，單擊降壓停止。自動測試：直接進入自動測試界面，點擊自動測試，試驗將動找諧振點，升壓，計時及降壓。

在操作的過程中難免會出現各種各樣的問題，在操作之前一定要詳細的看下設備使用手冊，并咨詢專業人員。
