氧化鋅避雷器帶電測試儀工作原理如下：

1．測量原理

       輸入電流電壓經過數字濾波后，取出基波，然后用投影法計算出阻性電流基波峰值Ir1p=Ix1p.cosφ，因基波數值穩定，故目前普遍采用Ir1p衡量避雷器性能。

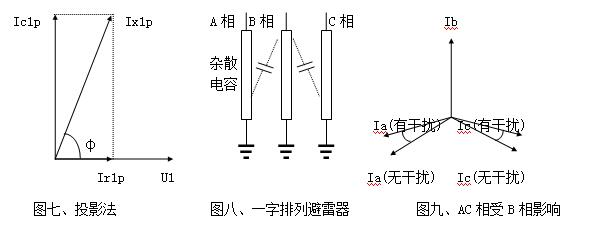

    總電流基波峰值Ix1p在電壓基波U1（E1）方向投影為Ir1p，在垂直方向投影為Ic1p，φ為電流電壓基波相位角，其中包含選定的補償角度(圖七)。因此，用φ和Ir1p均能直觀衡量MOA性能。

2．相間干擾

現場測量時，一字排列的避雷器(圖八)，中間B相通過雜散電容對A、C泄漏電流產生影響，使A相φ減小，阻性電流增大，C相φ增大，阻性電流減小甚至為負，這種現象稱相間干擾(圖九)。

一種方法是補償相間干擾：假設Ia、Ic無干擾時相位相差120°，假設B相對A、C相干擾是相同的；

將電壓取B相，電流取C相，測得φ1=φcb；再將電流取A相，測得φ1=φab；則C相電流與A相電流之間的相位差φca=φcb-φab；

選擇校正角Dφ=(φca -120°) / 2，將此值在主菜單中置入儀器即可；

選擇好相序，儀器會根據所選相序自動進行角度補償（A相加Dφ，B相不要補償即選0，C相減Dφ）。

這種方法實際上對A、C相阻性電流進行了平均，也有可能掩蓋問題。因此還是建議考核沒有邊相補償的原始數據。現場的干擾可能是復雜的，如果不能進行合理補償，則建議記錄沒有補償的原始數據(即補償角度為0)，從阻性電流的變化趨勢判斷避雷器性能。

    如果允許，可以只給待測相加電，以取得絕對數據。而試驗室測量不必考慮相間干擾。

3．避雷器性能判斷

    避雷器性能可以從阻性電流基波峰值Ir1p判斷，但從電流電壓角度Φ判斷更有效，因為90°-Φ相當于介損角。如果規定阻性電流小于總電流的25%，對應的φ為75°；

無相間干擾時：

有相間干擾時，產生誤差：

實際測量時應考慮此誤差影響，盡管有此相間干擾誤差，但判斷MOA性能還是可行的。如僅用Ir1p判斷，在90°附近會有若干倍的變化，此時不如直接查看角度更合理。
