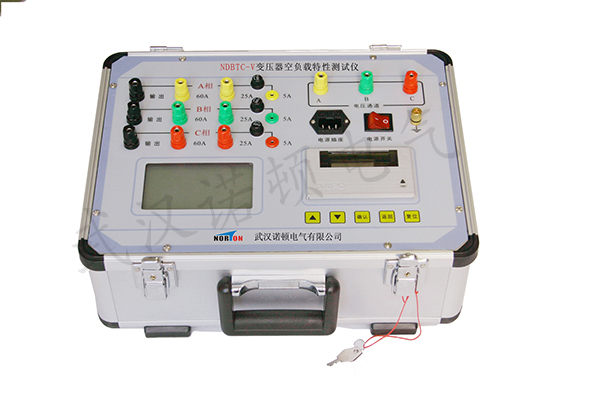

變壓器空負載特性測試儀又叫變壓器損耗參數測試儀是專門用于變壓器空載、負載參數和零序阻抗參數測量的高精度儀器。它可對各種變壓器的空載電流、空載損耗、短路損耗、阻抗電壓、諧波含量、畸變率等一系列參數可進行精密的測量。接下來我們來詳細了解一下變壓器空負載特性測試儀的特點以及各項參數。

變壓器空負載特性測試儀功能特點及用途

1、單機可以完成1000KVA以下的配電變壓器全電流下的負載試驗；在三分之一額定電流下可完成2500KVA以下的配電變壓器的負載試驗（在三分之一的額定電流下，儀器可換算到額定電流下的負載損耗參數）。

2、240*128藍屏液晶顯示器，中文操作菜單，自帶微型打印機打印試驗結果和歷史記錄。

3、變壓器空負載特性測試儀儀器可以由用戶預設20組參數，而且這些參數可以根據需要隨時刪除和增加，使用更方便。

4、可以存儲20組試驗結果，試驗結果采用先進的存儲方式存儲。

5、參數和試驗結果存儲的數據采用嚴格的檢查機制，保證了參數和試驗結果的正確性和可靠性。

6、以高性能的處理器作為控制和運算的核心，采樣速度快，數據的穩定性好。

7、變壓器空負載特性測試儀可外接電壓互感器和電流互感器拓寬儀器測量范圍。

8、本儀器為提高測量精度，特設定三個電流測量檔位（5A、25A、60A），在進行低功率因數的測試中，精度更高；

9、儀器的體積小、重量輕、便于攜帶。

變壓器空負載特性測試儀主要的技術指標

1、測試項目

1.1 三相有效值：Uab、Ubc、Uca；

1.2 三相按平均值折算的有效值電壓：/Uab、/Ubc、/Uca；

1.3 三相電流：I a、I b、I c；

1.4 空載損耗及空載電流百分比：Pw、Io%；

1.5 負載損耗、阻抗電壓百分比及短路阻抗：Pt、ekt、Zt；

2、主要技術參數

2.1 電流測量范圍：0.1A~60A，測量精度0.2級；

2.2 電壓測量范圍：10V ~ 500V，測量精度0.2級；

2.3 功率測量精度： 0.3級；

2.4 外加互感器可以拓寬儀器的測量范圍；

2.5 頻率范圍：45~65Hz，精度0.2級。
