提起試驗變壓器對于外行人來說，一般認為是一種型號的設備，對他們而言也比較陌生，畢竟生活當中也很少看到。但是對于電力公司來說，這個設備還是很常見的，因為這個設備在做變壓器試驗的時候是會用到的。

       試驗變壓器是發電廠、供電局及科研單位等廣大用戶的用來做交流耐壓試驗的基本試驗設備，用于對各種電氣產品、電器元件、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。

電力公司用的試驗變壓器并不只是單純的試驗變壓器，而是根據功能以及結構的不同，分為三種：油浸式試驗變壓器，充氣式試驗變壓器，干式試驗變壓器。它們的功能特點以及用途如下：

一、油浸式試驗變壓器特點：

1、油浸式試驗變壓器選材優良，質量可靠，穩定性好；

2、該油變采用新式絕緣材料，體積小，重量輕。

3、該系列產品中有200V抽頭，可二臺或三臺串級成100kV、150kV、200kV、300kV及更高的高電壓。根據用戶需要，在高壓繞組中可抽出5 – 15kV的中壓抽頭，供高壓電機作交流耐壓試驗。

      適用于：電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。

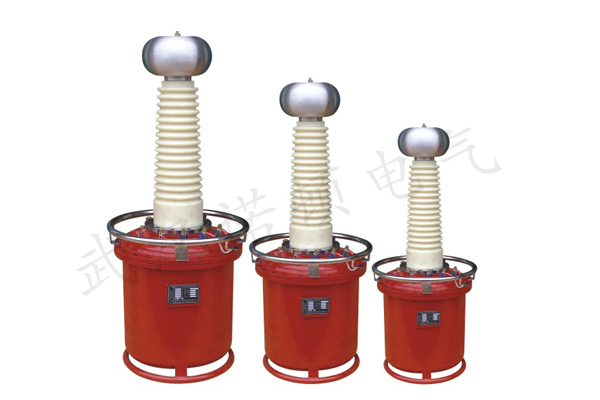

二、充氣式試驗變壓器特點：

1、NDCB系列產品其設計構思，材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標  都達到了<<JB3570－９８>>標準要求。

2、NDCB系列產品采用優質冷軋30Q－130取向硅鋼片疊成多級圓柱框形鐵芯，在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸，內充入SF６氣體。

       3、NDCB（JZ）產品與YD產品的不同在于巧妙地將高壓整流硅堆裝在高壓套之內通過短路桿的插入和抽出可變換NDCB是工頻高壓交流輸出還是高壓直流輸出。

      4、NDCB（C）產品與NDCB產品的不同在于套管內結構和高壓輸出繞組上串加一個勵磁繞組。可與另一臺變壓器疊加到更高的電壓等級。

      5、NDCB（W）產品是在普通變壓器的基礎上加上特殊的電氣結構及精細的制作工藝，使得此型號變壓器局放量很（≤5PC），有利于用局放儀在高電壓狀態下判別其它電氣設備（如GIS、CVT、電纜附件、主變等）的局放量。

      6、充氣式試驗變壓器與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20％－60％（視電壓及容量等級而定），而且無油污染，單臺試驗變壓器的電壓等級可達300KV。

適用于：現場工作及頻繁移動的工作條件下使用.

三、干式試驗變壓器特點：

干式試驗變壓器系列，徹底改變了老式試驗變壓器笨、大、重的落后狀況，且能在裝上我公司配套生產的高壓硅堆后能提供直流高壓試驗電源，配以控制箱（臺）、自動保護微安表、球隙等附屬設備，特別適用于現場測試，使繁重的工作變得方便、迅速、輕松靈活，效率大為提高。因此，

適用于：電力系統和大型廠礦高壓試驗。

一些電力公司的采購人員在往往在選擇試驗變壓器時遇到困難，首先要確定買這個設備是用在什么地方，其次根據參數要求選擇好型號，最后實在沒法確定要選擇哪款設備比較合適，可以選擇咨詢諾頓電氣的專業人員幫您選擇合適的設備。
